据置型(BF)

機能について

トンネル工事における全ての機能をここに

TUNNEL EYEは、今まで個別に行っていた測定や制御、モニタリングの全てを1つにしたポータルサイトとなっております。
数多くの機能が、標準で搭載されております。

切羽
切羽

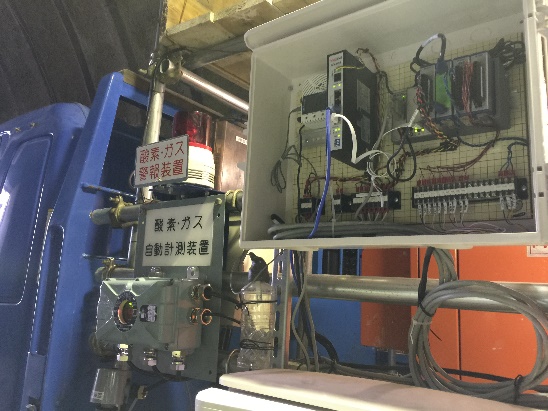

電源台車に組込型計測制御端末、作業員位置特定用リーダ及びカメラを設置。あらゆる測定を行います。

  • ドリルジャンボ、吹付機等各作業重機の消費電力監視、稼働状況確認

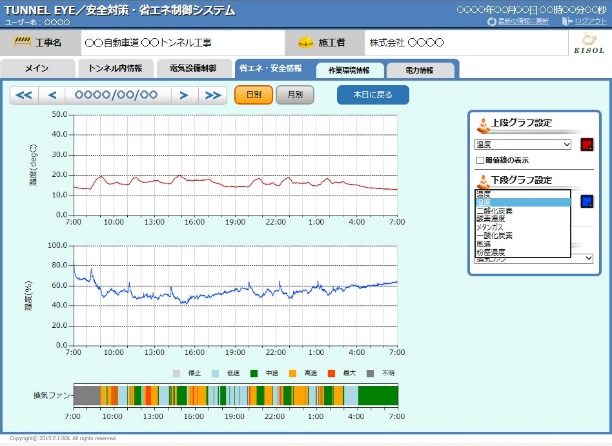

  • 酸素、二酸化炭素、ガス濃度、温度、湿度等環境データの常時計測
  • 作業員位置の特定
  • 上記情報を1秒に1回、サーバーへ転送
  • Webカメラによる遠隔監視(iPad、PCよりズーム等操作可能)
坑口

坑口付近に作業員位置特定用リーダ、モニタ、カメラ設置。入坑管理、表示を行います。

  • 入坑者、環境データの常時表示
  • 入坑車両の特定
  • Webカメラによる遠隔監視(iPad、PCよりズーム等操作可能)
  • 各情報は、常にサーバーへ転送
坑口
換気ファン
換気ファン

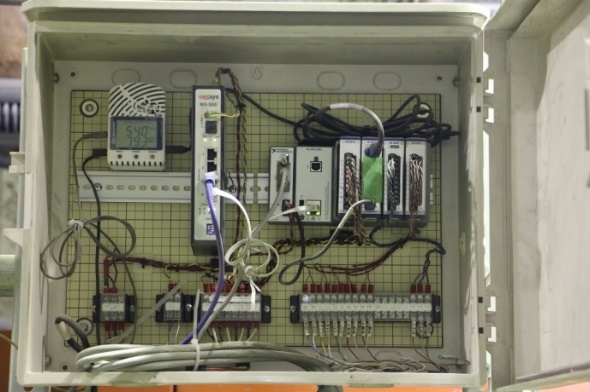

換気ファン分電盤付近に組込型計測制御端末設置。換気ファンを自動制御します。

  • 切羽からの各種データから、クラウド上で14の作業工程を自動認識
  • 認識結果から、最大/高速/中速/低速を自動制御。(消費電力削減)
  • 消費電力測定
  • 発破時に遅延する事なく換気ファンが稼働
集塵機

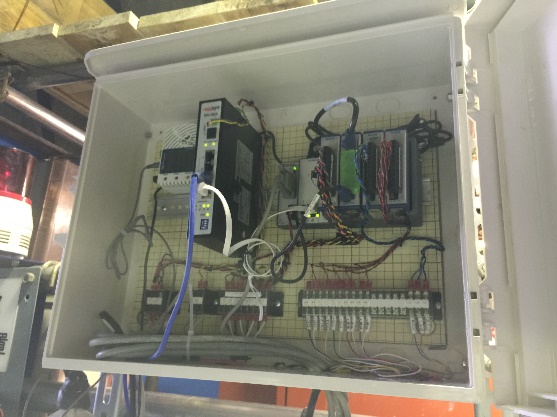

集塵機付近に組込型計測制御端末設置。集塵機を自動制御します。

  • 換気ファンの稼働状況、環境データをクラウド上で判断
  • 集塵機のホース伸縮を自動制御
  • 坑内環境を改善します
集塵機

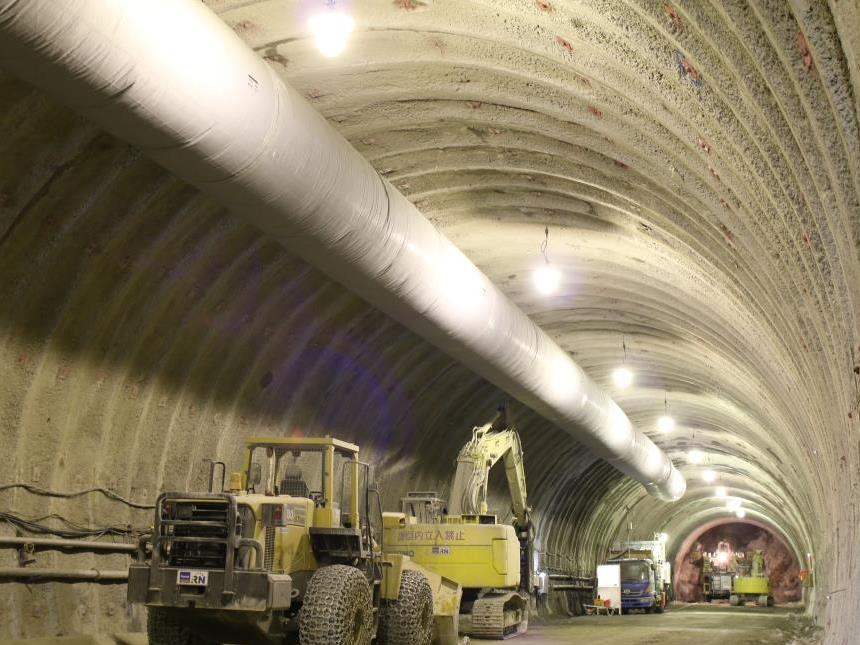

坑内
坑内

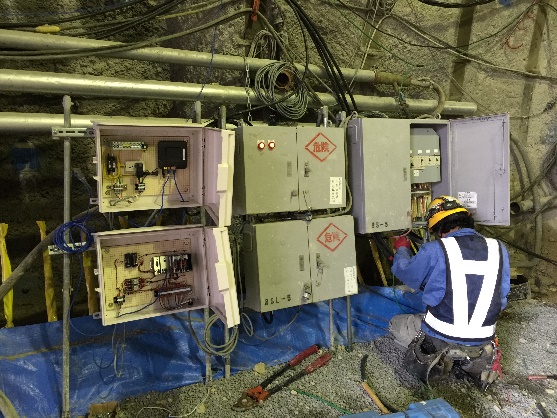

100m毎に設置された照明用分電盤付近に、組込型計測制御端末、作業員位置特定用リーダを設置。

  • 50m毎の作業員、車両の位置特定
  • 坑内照明の自動ON / OFF及び消費電力監視(オプション)

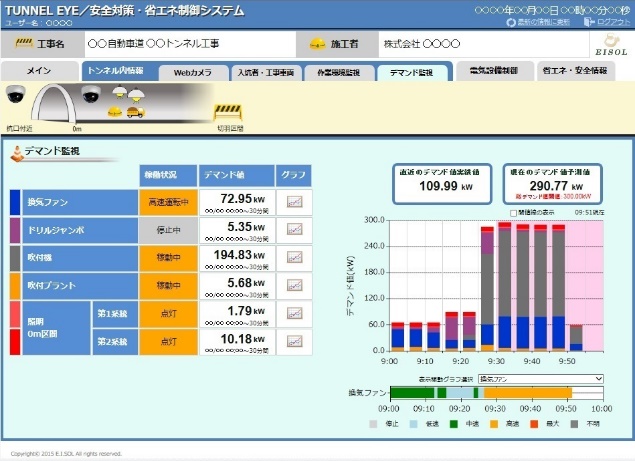

デマンド監視
  • 消費電力のデマンド監視
  • 各電気設備の消費電力モニタリング
  • 設定値を越えそうな際は、担当者へ自動メール発信
デマンド監視

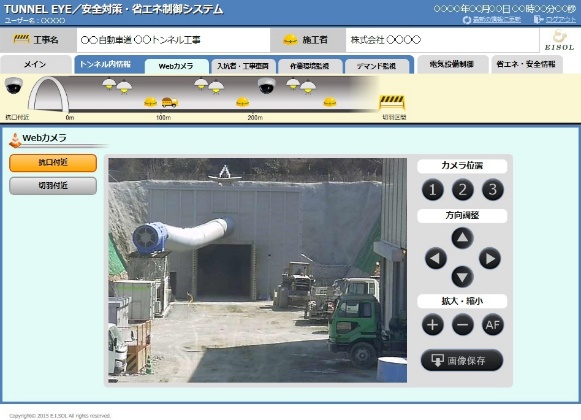

Webカメラによる監視
Webカメラによる監視
  • 切羽、坑口の2か所にWebカメラを設置
  • パン、チルド、ズームが遠隔操作可能
  • 静止画保存機能搭載

以上が標準機能となります。
その他、お客様の環境に合わせ、機能追加が可能となります。
機能追加例
  • 周囲環境騒音の計測
  • 環境データ計測用として、センサー、計測器の追加
  • 自社独自システムとTUNNEL EYEの連動
  • 制御対象機器の追加

※詳細は、お話し合いにより決定致します。

機能追加例
