据置型(BF)

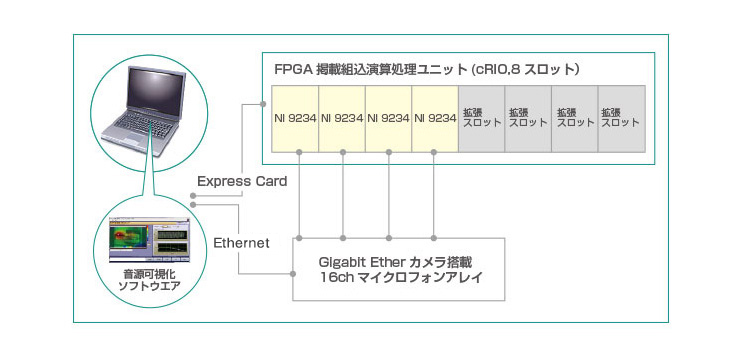

システム構成

組込型計測・演算FPGA搭載ユニットNational Instruments社CompactRIO(cRIO)を採用し、マイクデータを収集・リアルタイム解析。
cRIOのI/Fは、Express Card及びEthernetがあり、ノートPCによる計測が可能となります。
Gigabit Etherカメラを採用する事により、PCから距離を気にせず、計測・可視化処理が可能となります。

データ処理フロー

マイクロフォンアレイ

1/2インチマイクを採用。標準版は、16本のマイクロフォンアレイを使用します。
対象物の大きさ、分解能により最終的なマイクの本数を決定致します。
マイクロフォンアレイには、Gigabit Etherカメラが搭載されております。


パッケージ内容

パソコン

デスクトップ・ノートは用途に応じて決定。セットアップして出荷します。

カメラ搭載型マイクアレイ

標準版は、マイク24本。中心に、カメラを搭載した小型マイクアレイ。


組込型データ収録/演算ユニット

標準版は、24chのマイク収録。収録・演算処理を本ユニットのFPGAに組み込みます。

ソフトウェア

データ収録ソフトウェア
再生ソフトウェア
パソコンにインストールし出荷します。


マニュアル

操作説明書




仕様・スペック

収録ソフトウェア

 基本

480pix × 480pix

25fps(40ms)

視野角 ※目安

測定対象から距離1mで約70cm×70cm

収録

サンプリングレート 25.6KHz
分解能24bit
チャンネル数 16ch~48ch
IEPE対応

NI社NI 9234相当

演算処理

NI社 CompactRIO相当
NI9154(246x88x63mm)

入力周波数

500Hz~10KHz

可視化方式

ビームフォーミング

フィルタ

バンドパスフィルタ

マイクロフォンアレイ

マイク

1/2インチ
16~48本

カメラ

Gigabit Etherカメラ
カラー 8bit 30fps
保存データ
保存データ
可視化動画(AVI形式)
カメラ動画
マイク生データ
再生ソフトウェア
表示
可視化動画
マイク生波形(1ch)
FFT(1ch)
再生
コマ送り/コマ戻し
(40msごと)
収録波形との同期再生
フィルタ バンドパスフィルタ
保存 可視化動画(AVI形式)
